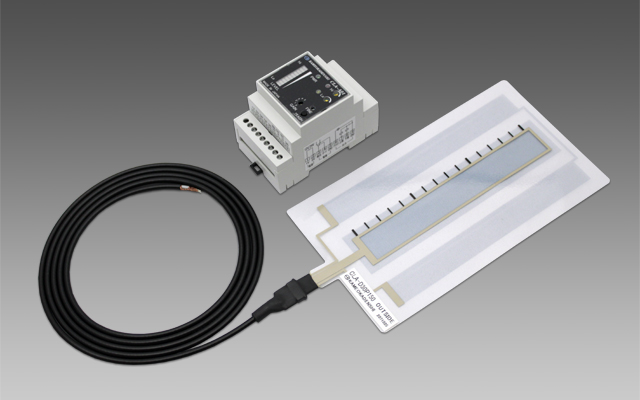

静電容量型液面レベルセンサー
CLA Series
アンプ分離型で液体に触れずに液面レベルを検出！
非金属容器、ゲージ管などの側面に電極を
貼り付けるだけで内部の液面レベルを
検出することができます。
お問い合わせについて
製品についてのお見積もり、無料テスト機サービス、技術相談はこちらのフォームからお問い合わせください。
使用事例
仕様
電極部
| 形式 | CLA-D30P150 | CLA-D30P250 | CLA-D30P550 （開発中） |
|---|---|---|---|
| 適合パイプ径 | Φ30mm *¹ | Φ30mm *¹ | Φ30mm *¹ |
| 液面レベル範囲 | 0 ～ 150mm | 0 ～ 250mm | 0 ～ 550mm |
| 標準コード長 | 2m（外形 Φ4mm 2重シールドコード） | ||
| 使用温度範囲 | 0 ～ 40°C | ||
| 使用湿度範囲 | 35 ～ 75% RH | ||
| 絶縁抵抗 | リード線一括と電極表面間 50MΩ 以上 （500V DC メガーにて） |
||
| 耐電圧 | リード線一括と電極表面間 AC 500V （50/60Hz）1分間 |
||
| 保護構造 | IP-63 | ||
| 取付方法 | 付属のインシュロックタイにて、巻き付け結束固定。 平面には、両面テープなどで貼り付けてください。 |
||
*¹ : 取付方法によっては、Φ24 ～ 平面まで対応可能です。ご相談ください。
アンプ部
| 形式 | CLA-A01 | ||
|---|---|---|---|
| 電源電圧 | DC 12V/DC 24V ±10% | ||
| 消費電流 | 60mA 以下 | ||
| 液面検出範囲 | 電極部形式 | 液面レベル検出範囲 | 液体の比誘電率 |
| CLA-D30P150 | 0 ～ 150mm | 1.8 以上 | |
| CLA-D30P250 | 0 ～ 250mm | ||
| CLA-D30P550 | 開発中 | ||
| アナログ出力 | 電圧出力 : 液面の上下限にて 1 ～ 5V 出力抵抗 : 1KΩ 以下 |
||
| 制御出力 | 上限制御出力 | 上限設定レベル（可変）以上で ON | |
| 下限制御出力 | 下限設定レベル（可変）以下で ON | ||
| 応差 : 設定レベルの 10% 以下 | |||
| 出力回路構成 : NPN トランジスタオープンコレクタ | |||
| 制御出力 応答時間 |
1sec 以下 | ||
| 表示灯 | 電源表示 | 電源投入状態で点灯（緑） ティーチング完了時に1回点滅 |
|
| 上限制御表示 | 上限制御出力動作時に点灯（赤） | ||
| 下限制御表示 | 下限制御出力動作時に点灯（黄） | ||
| 温度の影響 | 0 ～ 40°C にてアナログ出力 3V の ±15% 以下 *² | ||
| 電圧の影響 | 電源電圧 DC 24V ±10% にて アナログ出力 3V の ±5% 以下 *² |
||
| 絶縁抵抗 | 端子一括とケース間 50MΩ 以上（500V DC メガー） | ||
| 耐電圧 | 端子一括とケース間 AC 500V（50/60Hz）1分間 | ||
| 取付方法 | 35mm DIN レール取付 | ||
*² : 標準電極での参考値です。
検出する液体の種類、ゲージ管の材質寸法により、異なりますので、詳細はご相談ください。
